#LCD图形编辑器v5.0下载简介

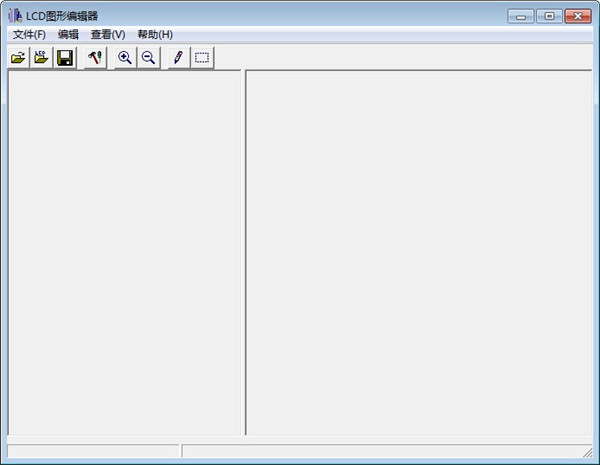

认识LCD图形编辑器
在数字化时代，我们经常需要处理各种图像和图形。LCD图形编辑器就是一款能帮我们轻松完成这些任务的小工具。它虽然看起来简单，却藏着不少实用的功能，无论你是日常使用还是办公需要，都能派上大用场。
软件简介
LCD图形编辑器正式版是一款界面友好、功能齐全且体积小巧的图片编辑工具。它能够将普通的BMP图像文件转换成LCD文件，支持图案选取、真值表映射、图案修整等多种功能。当它与LCD仿真器配合使用时，可以轻松连接各种单片机，让图像处理工作变得更加便捷。
软件特色
这款编辑器有不少让人惊喜的特点：
1. 可以在电脑上模拟LCD显示效果，让你提前预览结果。
2. 配备了USB接口，连接设备更加方便。
3. 能够自动调整COM、SEG引脚来适应不同的单片机仿真器，真正做到即插即用。
4. 最大支持8*32段的显示，满足大多数需求。
5. 兼容多种Windows系统，包括Win98、WinMe、WinNT、Win2000、WinXP等。
6. 支持华邦W741/W541 ICE，采用1/4duty和1/3bias技术。
7. 兼容三星SMART KIT(KS57C2304)，同样采用1/4duty和1/3bias技术。
8. 支持中颖NT66P13/NT66P14 ICE，可使用1/4duty和1/3bias配置。
9. 中颖NT66P13/NT66P14 ICE的1/8duty和1/4bias模式也在支持范围内。
10. 中颖SH66P51 ICE的多种模式都能支持，包括1/3duty、1/2bias、1/4duty、1/3bias、1/5duty和1/6duty。
11. 其他类型的单片机也可以通过COM、SEG对应连线进行仿真。
12. 软件会不断更新升级，未来将支持更多型号的单片机。
使用方法
使用这款编辑器其实很简单，跟着下面的步骤操作就可以了：

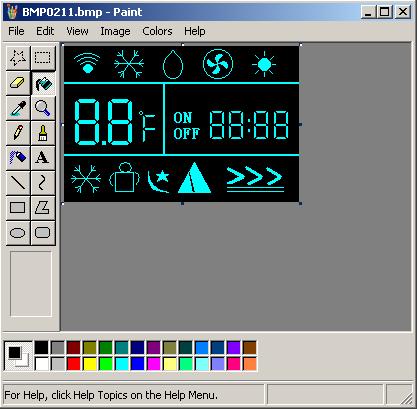

1. 先用Windows自带的画图软件，按照实际LCD图形制作一幅BMP图像，记得保存为24bit真彩图像文件，就像这样：

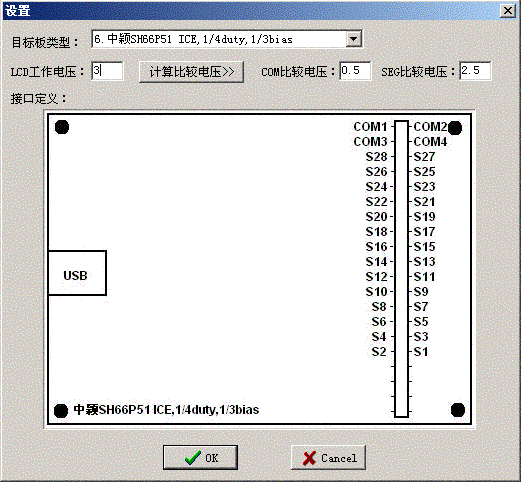

2. 打开"LCD图形编辑器"，点击"打开"按钮，把刚才制作的图片导入进来。然后按"设置"按钮进行相关设置，包括目标板类型、LCD工作电压，COM比较电压和SEG比较电压等参数。
3. 接下来进行LCD真值表设定。对于连成一体的笔划，先按"点选键"，然后在BMP图像区点击一个笔划进行选择。

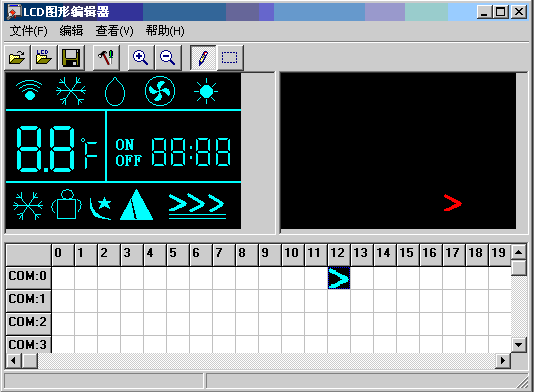

4. 根据LCD设计图和电路原理图的接线关系，点击相应的COM-SEG交叉点进行映射，操作起来就像这样：

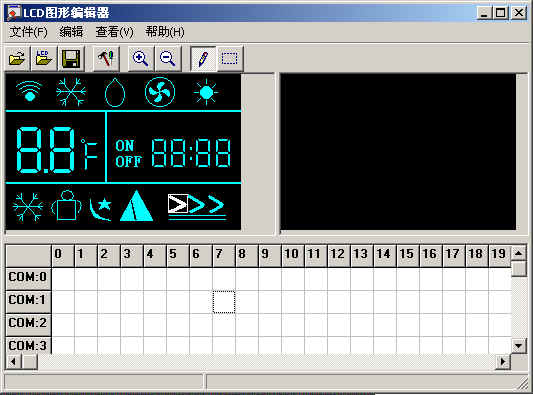

5. 如果遇到没有连成一体的笔划，可以使用"框选键"，在BMP图像区框选出需要的图形。

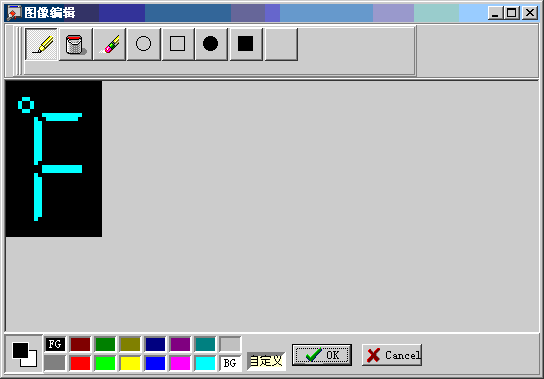

6. 想要修改某个图形？直接双击真值表区的对应图形，就可以进行修整了。
7. 在真值表区域点击右键，会弹出菜单，里面包含了各种可以对真值表进行操作的命令。
8. 如果LCD屏上有丝印图形，可以单独制作一个丝印图形的bmp文件，只要文件名与LCD文件同名就可以了。
总结
LCD图形编辑器是一款功能强大又易于使用的工具，特别适合需要处理LCD图形的开发者和工程师。它不仅界面友好，操作简单，还支持多种单片机和系统，让图像编辑工作变得更加高效。无论你是专业人士还是初学者，都能通过这款软件轻松完成LCD图形的编辑和转换工作。
相关问答
问：LCD图形编辑器是什么类型的软件？
答：它是一款图形编辑软件，主要用于将BMP图像文件制作成LCD文件，支持图案选取、真值表映射、图案修整等功能。
问：这款软件的界面和功能特点是什么？
答：LCD图形编辑器拥有简洁友好的界面，但功能很强大，体积微小，适用于日常生活和办公场景。
问：LCD图形编辑器支持哪些操作系统？
答：它支持多种Windows操作系统，包括Win98、WinMe、WinNT、Win2000、WinXP等。
问：这款软件最大支持多大尺寸的LCD显示？
答：LCD图形编辑器最大支持8*32段的显示。
问：使用LCD图形编辑器前需要准备什么？
答：使用前需要用Windows自带的画图软件制作一幅BMP图像，保存为24bit真彩图像文件。
问：如何处理连成一体的笔划和没有连成一体的笔划？
答：对于连成一体的笔划，使用"点选键"点击选择；对于没有连成一体的笔划，使用"框选键"框选需要的图形。
问：软件支持哪些品牌的单片机？
答：软件支持华邦W741/W541、三星SMART KIT(KS57C2304)、中颖NT66P13/NT66P14和SH66P51等多种单片机，其他单片机也可通过COM、SEG对应连线进行仿真。
问：如何对已选中的图形进行修整？
答：双击真值表区的某一图形，就可以对该图形进行修整。
问：如何处理LCD屏上的丝印图形？
答：可以单独制作一个丝印图形的bmp文件，只要文件名与LCD文件同名即可。
问：LCD图形编辑器与LCD仿真器如何配合使用？
答：LCD图形编辑器与LCD仿真器配合使用时，可以方便地与各单片机连接，实现图形编辑和仿真功能。
